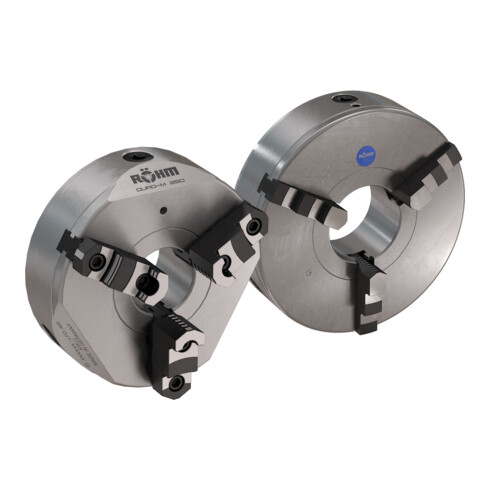

Röhm mandrin de tournage à trois mors acier logement de centrage cylindrique, DIN 702-4, extérieur-⌀ A : 250mm
Réf. fabricant185305|Code art. :94621364
1/4
Röhm mandrin de tournage à trois mors acier logement de centrage cylindrique, DIN 702-4, extérieur-⌀ A : 250mm
Réf. fabricant185305|Code art. :94621364
1.204,99 €TTC
Plus que 3 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Gratuit
Données techniques
- Disponible pour les particuliers
- Oui
- Norme
- DIN 702-4
- Matériau
- Acier
- Code couleur pour accessoires
- Mandrin à spirale plane Röhm et mors
- Vitesse maximale
- 3 000
- Poids
- 25,6 kg
- Ø extérieur A
- 250 mm
- Passage E
- 76 mm
- Hauteur sans mors H<sub>1</sub>
- 82 mm
- Hauteur avec mors H<sub>2</sub>
- 122 mm
- Ø de centrage B
- 200 mm
- Profondeur de centrage C
- 5 mm
- Carré de clé K
- 12 mm
- Contact fabricant
- Röhm GmbH Heinrich-Röhm Str.50, 89567 Sontheim, DE [email protected], 07325/160
- Code art.
- 94621364
- GTIN
- 4019208526973
Contenu de la livraison
• 1 clé de serrage et, selon le mandrin, les vis ou goujons de fixation correspondants.
• 1 jeu = 3 mors de perçage trempés, gradués vers l’extérieur et 1 jeu = 3 mors de perçage trempés, gradués vers l’intérieur.
Description du produit
• Mandrin à rotation manuelle avec bague spirale, serrage centré • Corps en acier allégé en poids et en inertie de masse • Bague spirale plane, forgée à la matrice, équilibrée et trempée • Flancs de la spirale et flancs filetés des mors rectifiés • Grande précision de concentricité • Norme • DIN 702-4
Utilisation
• Pour broches de machine avec prise de centrage cylindrique ou pour fixation par bride. • Fixation avec des vis par l'arrière. • Les brides brutes doivent toujours être adaptées d'abord à la machine, puis au mandrin.
