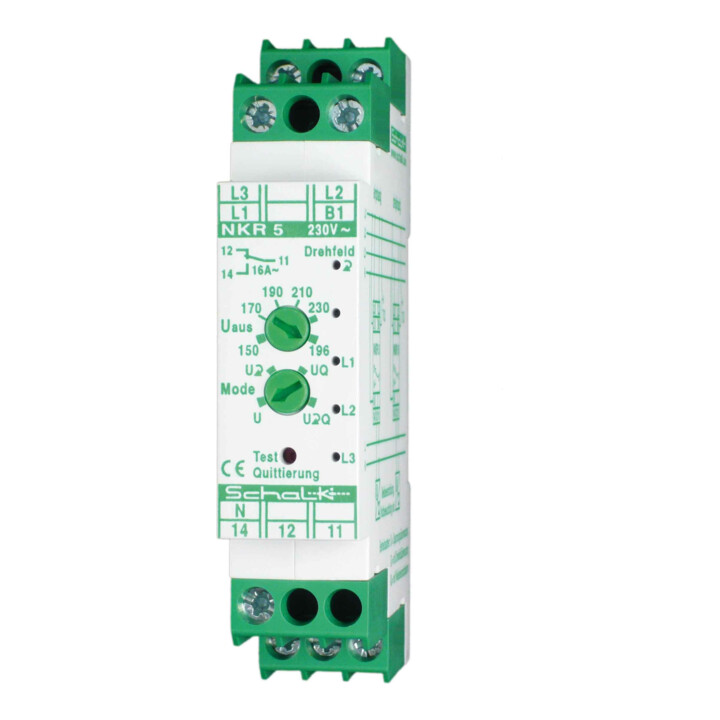

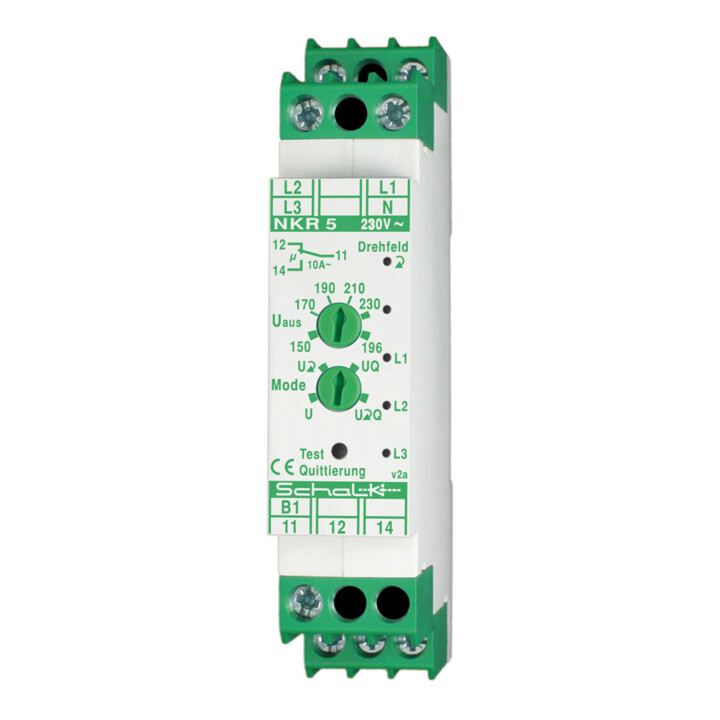

Schalk Relais de surveillance réseau NKR 5
Schalk Relais de surveillance réseau NKR 5
- Type de raccordement électrique
- Raccord à vis
- Avec bornes amovibles
- Non
- Sous-tension monophasée possible
- Oui
- Sous-tension triphasée possible
- Oui
- Surtension monophasée possible
- Non
- Surtension triphasée possible
- Non
- Fenêtre monophasée possible
- Non
- Fenêtre triphasée possible
- Non
- Fonction sous-tension en courant continu incluse
- Non
- Fonction surtension en courant continu incluse
- Non
- Fonction fenêtre en courant continu incluse
- Non
- Plage de mesure de tension 1
- 150..230 V
- Plage de mesure de tension 2
- 196 V
- Type de tension de la plage de mesure
- AC
- Tension d'alimentation de commande nominale Us à AC 50 Hz
- 140..250 V
- Tension d'alimentation de commande nominale Us à AC 60 Hz
- 140..250 V
- Type de tension pour la commande
- AC
- Valeur de déclenchement de la tension
- 150..230 V
- Temps de retard de déclenchement réglable min.
- 0,5 s
- Temps de retard de déclenchement max. autorisé
- 0,5 s
- Temps de retard de retour réglable min.
- 0 s
- Temps de retard de retour max. autorisé
- 0,5 s
- Nombre de contacts en inverseur
- 1
- Largeur
- 18 mm
- Hauteur
- 88 mm
- Contact fabricant
- Wöhner GmbH & Co. KG Mönchrödener Str. 10, 96472 Rödental, DE [email protected], 49 9563 751-0
- Code art.
- 54298980
- GTIN
- 4046929301046
• Les relais de surveillance réseau sont utilisés pour la surveillance des réseaux monophasés à triphasés. • Lorsqu'ils sont utilisés dans un réseau triphasé, la phase peut être surveillée en plus de la tension. • Le seuil de commutation peut être réglé librement de 150 à 230 V, ou sur une valeur fixe définie de 196 V (norme DIN VDE). • Sur le NKR 5, l’état des tensions de phase et la direction du champ tournant sont indiqués par 4 LED. • Une perte de phase est visuellement enregistrée par une LED clignotante. • Le relais commute soit automatiquement après le rétablissement de la tension, soit uniquement après acquittement via le bouton interne ou un bouton externe (fonction de mémoire d’erreur), dimensions : 18 × 55 mm, 230 V CA, 1 inverseur 10 A sans potentiel, Uvar 150-230 V, Ufix 196 V.
