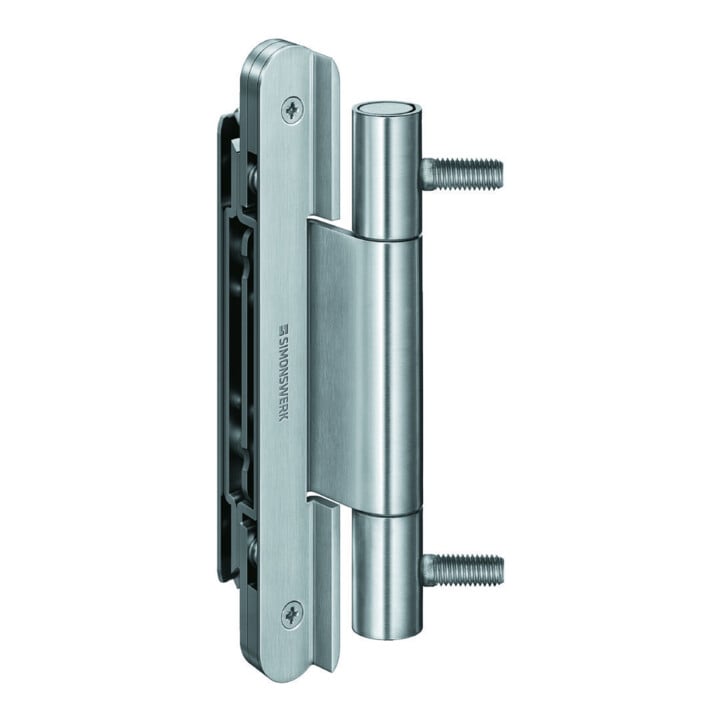

SIMONSWERK Bande de conversion VN 3737/160 Compact acier inoxydable
Réf. fabricant5 051604 0 04002|Code art. :93083832
+4+3
1/8
Temporairement indisponible
SIMONSWERK Bande de conversion VN 3737/160 Compact acier inoxydable
Réf. fabricant5 051604 0 04002|Code art. :93083832
82,99 €TTC
Données techniques
- Sens DIN
- DIN Gauche-Droite
- Matériau
- Acier inoxydable
- Couleur
- Gris
- Teinte
- Acier inoxydable
- Surface
- Mate
- EN 1935 - Classe d'utilisation
- Classe 4
- EN 1935 - Durabilité fonctionnelle
- Classe 7
- EN 1935 - Masse de la porte testée
- Classe 6
- EN 1935 - Adapté pour portes coupe-feu/anti-fumée
- Classe 1
- EN 1935 - Sécurité - Protection des personnes
- Classe 1
- EN 1935 - Résistance à la corrosion (selon EN 1670)
- Classe 5
- EN 1935 - Protection - Résistance à l'effraction
- Classe 1
- EN 1935 - Classe de charnière
- Classe 13
- Clé de classification EN 1935
- 4 7 6 1 1 5 1 13
- Construction de la charnière
- 2 pièces
- Exécution
- Avec élément de fixation dans l'ouvrant
- Réglabilité
- 3 dimensions
- Caractéristiques de sécurité
- Avec axe intérieur anti-rotation
- Convient pour
- Élément de fixation Variant VS
- Palier
- Palier axial-radial à glissement
- Exécution du feuillure
- Feuillure à recouvrement
- Exécution du cadre
- Dormant, cadre en acier
- Compatible avec
- VS 4600/7, VS 4600/9, écrou borgne M 10
- Type de fixation partie ouvrant
- À visser
- Type de fixation partie cadre
- À percer
- Capacité de charge
- 160 kg
- Réglage pression min.
- -1 mm
- Réglage pression max.
- 1 mm
- Réglage hauteur min.
- -3 mm
- Réglage hauteur max.
- 3 mm
- Réglage latéral min.
- -3 mm
- Réglage latéral max.
- 3 mm

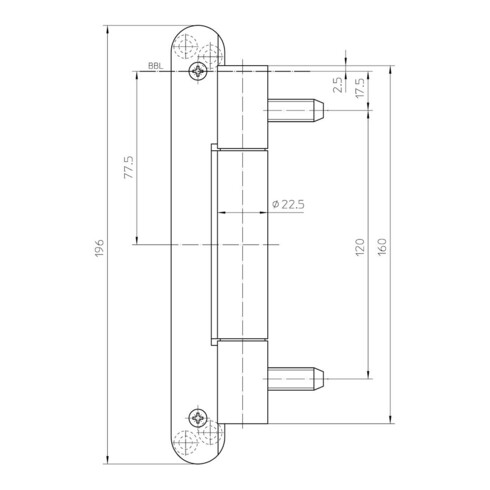

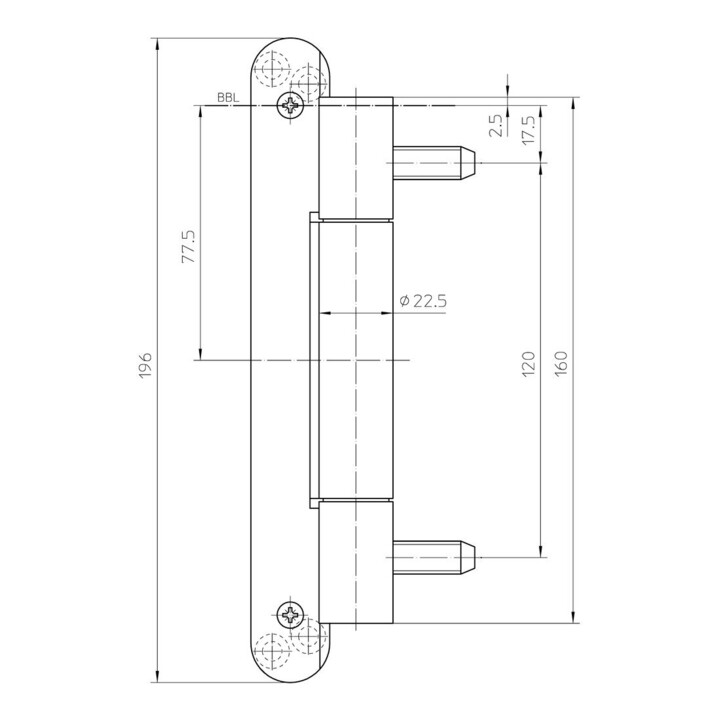

- Diamètre du rouleau de charnière
- 22,5 mm
- Longueur du rouleau de charnière
- 160 mm
- Hauteur partie ouvrant
- 196 mm

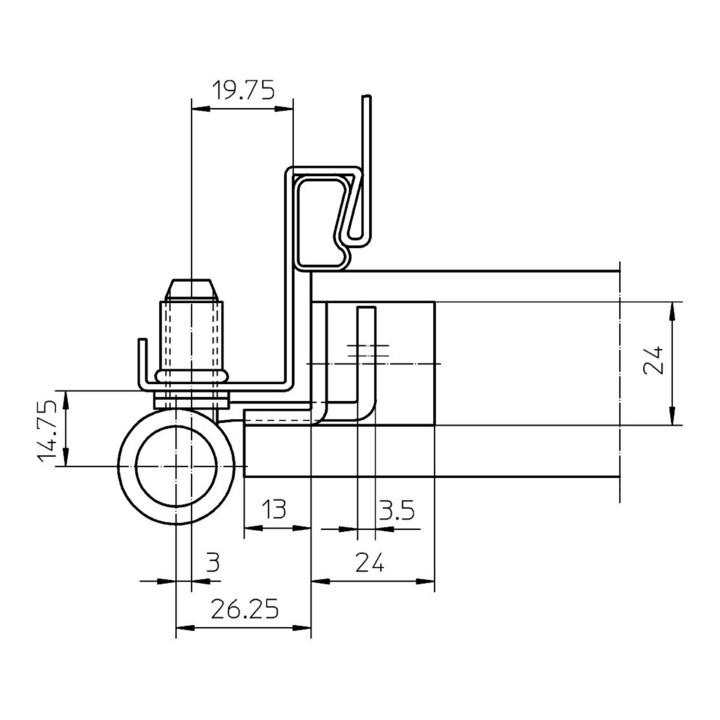

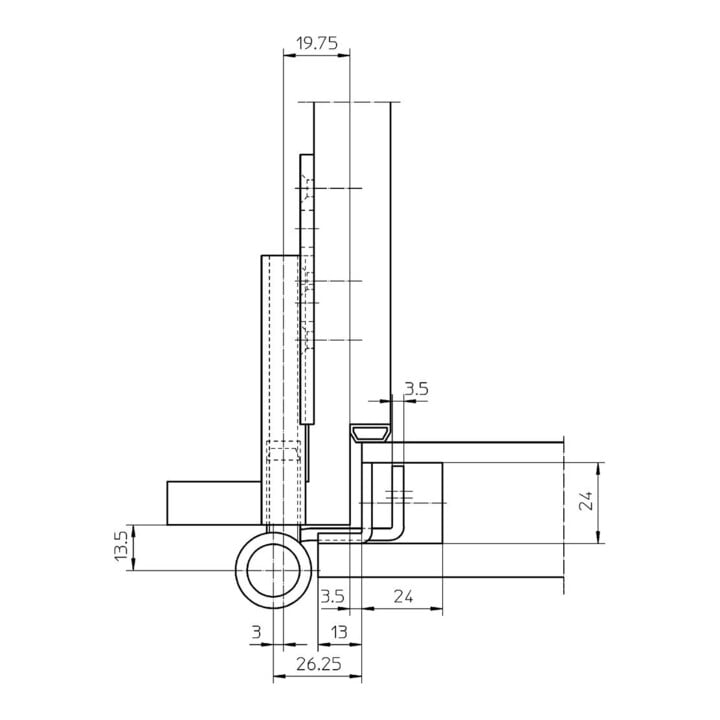

- Épaisseur du matériau
- 3,5 mm
- Diamètre de la fraise
- 24 mm
- Diamètre de la bague de guidage
- 30 mm
- Diamètre de l'axe
- 10 mm
- Norme
- DIN EN 1670, DIN EN 1935 mm
- Homologation
- Protection anti-fumée, protection coupe-feu
- Matériau de la porte
- Acier, bois
- Contact fabricant
- Simonswerk GmbH Bosfelder Weg 5, 33378 Rheda-Wiedenbrück, DE [email protected], 05242/4130
- Code art.
- 93083832
- GTIN
- 4015471103583
Description du produit

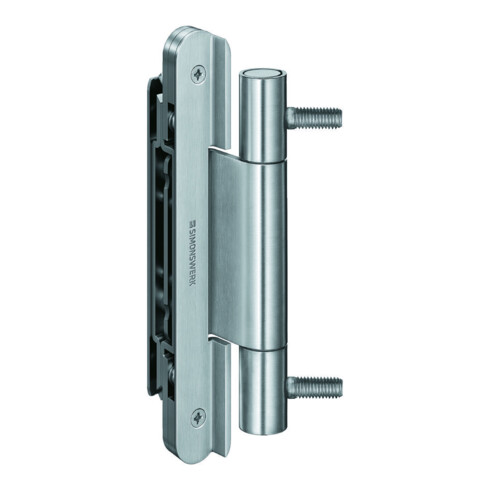

Bande d’objet VN 3737/160 COMPACT
Caractéristiques
• Pour portes à feuillure • Pour huisseries en bois et en acier • Avec élément de fixation dans l'ouvrant de porte • Réglage 3D confortable (latéral ± 3,0 mm, hauteur ± 3,0 mm, pression ± 1,0 mm) • Pour élément de fixation VARIANT VS et écrou borgne M10 • Goupille de vis intérieure anti-torsion • Roulements à glissière axiaux-radiaux cachés et sans entretien • Type d'ouvrant : bois • Type de feuillure : feuillurée • Type de cadre : huisserie bois/acier • La valeur de charge se réfère à deux paumelles par ouvrant (1 x 2 m). Les valeurs de charge des paumelles combinées doivent également être prises en compte
Utilisation
• Porte d'objet
