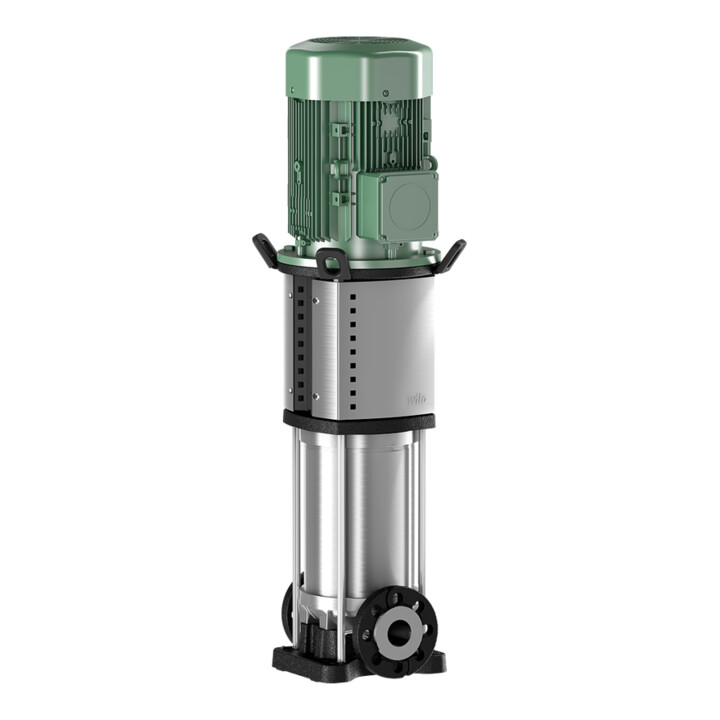

Wilo Pompe haute pression Helix V 1006, 2,2 kW, PN 25, DN 40, Cart.G.
Wilo Pompe haute pression Helix V 1006, 2,2 kW, PN 25, DN 40, Cart.G.
Délai de livraison: 3-4 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Série
- Helix V
- Modèle
- 1006
- Puissance de sortie moteur (P2)
- 2,2 kg/mm
- Longueur d'installation
- 280 mm
- Hauteur de la pompe
- 149 mm
- Diamètre nominal de raccord côté admission
- DN 40
- Diamètre nominal de raccord côté refoulement
- DN 40
- Diamètre extérieur du tuyau côté admission
- 40 mm
- Diamètre extérieur du tuyau côté refoulement
- 40 mm
- Raccord côté admission
- Bride
- Raccord côté refoulement
- Bride
- Pression de service max.
- 25
- Classe de pression bride côté admission
- PN 25
- Classe de pression bride côté refoulement
- PN 25
- Débit volumique (BEP)
- 9,733
- Débit volumique max.
- 15,4
- Hauteur de refoulement au débit volumique (BEP)
- 500,24
- Hauteur de refoulement max.
- 62,83 m
- Température du fluide (service continu)
- -15 - 90
- Température ambiante
- -15 - 50
- Raccordement électrique
- Bornes de connexion
- Nombre de phases
- 3
- Tension nominale
- 230 - 400
- Courant nominal
- 4,3 A
- Fréquence
- 50 Hz
- Degré de protection (IP)
- IP55
- Vitesse de rotation
- 2900
- Matériau du corps de pompe
- Acier inoxydable
- Qualité du matériau du corps de pompe
- Acier inoxydable 316 L (1.4404)
- Matériau de la roue/roue de ventilateur
- Acier inoxydable
- Qualité du matériau de la roue/roue de ventilateur
- Acier inoxydable 316 L (1.4404)
- Matériau du raccord
- Acier inoxydable
- Qualité du matériau du raccord
- Acier inoxydable 316 L (1.4404)
- Auto-amorçante
- Non
- Forme de bride
- Ronde
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,7
- Classe d'isolation selon IEC
- F
- Poids
- 43 kg
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 78368231
- GTIN
- 4048482142500
• Hydraulique 1.4404 • Corps de pompe 1.4409 • FKM • Aspiration normale • Pompe centrifuge haute pression multistade à haut rendement en version verticale avec raccords en ligne • Pour l'alimentation en eau et le surpresseur • Systèmes de circulation industrielle • Eau de procédé • Circuits d'eau de refroidissement • Systèmes de lutte contre l'incendie • Stations de lavage • Irrigation • Versions en acier inoxydable 1.44xx pour fluides agressifs • Avec pompe centrifuge multistade haute pression Helix V • Helix V 2-16 brides ovales avec vis et joints toriques correspondants (variante PN16) ou goujons et joints pour utilisation avec brides opposées (variante PN25 avec brides rondes) • Helix V 22-52 goujons et joints pour utilisation avec brides opposées (PN16 et PN25 avec brides rondes) • Notice de montage et d'utilisation • Entonnoir intégré pour faciliter le remplissage de la pompe (uniquement Helix V 2-16) • Remarque sur l'utilisation dans les systèmes (par ex. dans les installations de surpression) • Types de pompe disponibles avec lanterne tournée de 90 degrés par rapport à la direction d'écoulement • Dans ces versions, la protection de l'accouplement est alignée avec les orifices d'aspiration et de refoulement de la pompe • Alimentation réseau 3x400 V • 50 Hz • Rendement optimisé • Hydraulique soudée au laser 2D/3D • Optimisée pour l'écoulement et le dégazage • Roues mobiles et guides ainsi que corps d'étage résistants à la corrosion • Corps de pompe optimisé pour l'écoulement et le NPSH • Construction avec protection robuste de l'accouplement • Agrément eau potable pour toutes les pièces en contact avec le fluide (version EPDM) • Remarque : l'indice d'efficacité minimale MEI de la gamme de pompes est >= 0,7
