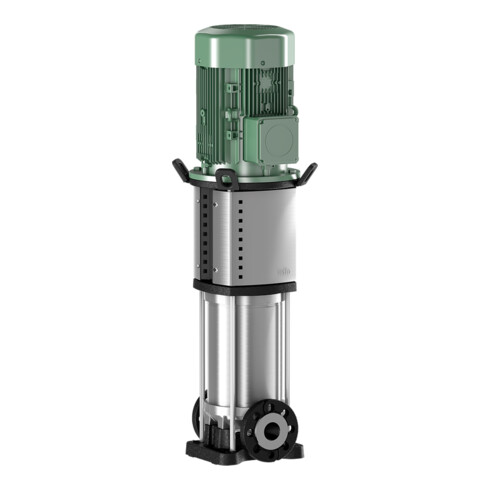

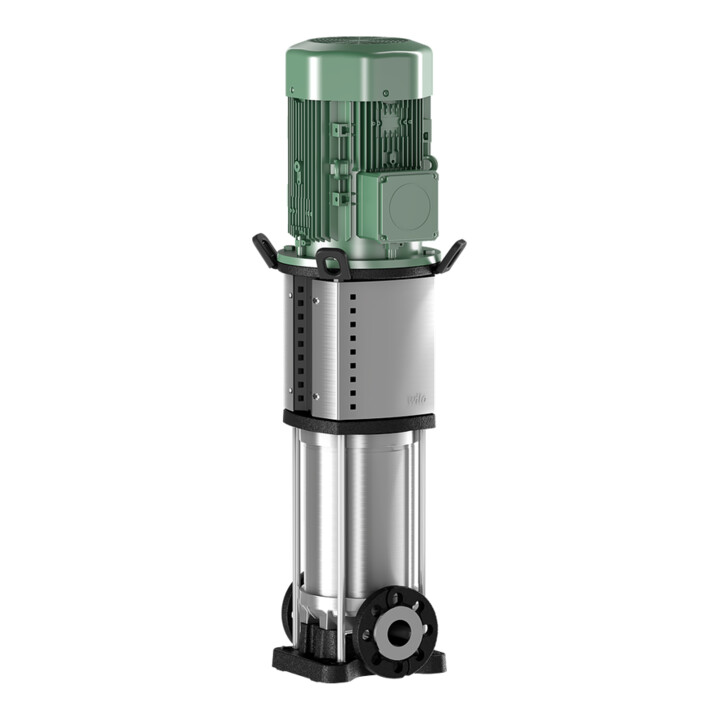

Wilo Pompe haute pression Helix V 1603, 2,2 kW, PN 16, G 2, Système d'étanchéité
Wilo Pompe haute pression Helix V 1603, 2,2 kW, PN 16, G 2, Système d'étanchéité
Délai de livraison: 2-3 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Dimension 1
- 1603, 2,2 kW
- Série
- Helix V
- Modèle
- 1603
- Puissance de sortie moteur (P2)
- 2,2 kg/mm
- Longueur d'installation
- 242 mm
- Hauteur de la pompe
- 159 mm
- Diamètre nominal de raccord côté admission
- 2 pouces
- Diamètre intérieur nominal
- 2 pouces
- Diamètre nominal
- 2 pouces
- Diamètre nominal de raccord côté refoulement
- 2 pouces
- Raccord
- Bride
- Diamètre extérieur du tuyau côté admission
- 50 mm
- Puissance absorbée par le moteur (P1)
- 2,5 kg/mm
- Diamètre extérieur du tuyau côté refoulement
- 50 mm
- Raccord côté pression
- G 2
- Raccord côté admission
- Bride
- Puissance absorbée P1
- 2,5 W
- Pression de service maximale admissible
- 16 bar
- Raccord côté refoulement
- Bride
- Puissance nominale moteur P2
- 2,2 W
- Classe de pression article
- PN 16
- Pression de service maximale
- 16 bar
- Classe de pression bride
- PN 16
- Classe de pression bride raccord admission
- PN 16
- Classe de pression bride raccord côté admission
- PN 16
- Température minimale du fluide
- -30 °C
- Température minimale du fluide (fonctionnement continu)
- -30 °C
- Classe de pression bride raccord côté refoulement
- PN 16
- Température maximale du fluide
- 120 °C
- Température maximale du fluide (fonctionnement continu)
- 120 °C
- Débit volumique (BEP)
- 17,31
- Température ambiante min.
- -15 °C
- Température ambiante minimale
- -15 °C
- Débit volumique maximal
- 26
- Rendement moteur à 100 %
- 83,2 %
- Température ambiante max.
- 40
- Température ambiante maximale
- 40 °C
- Hauteur de refoulement au débit volumique (BEP)
- 284,49
- Rendement moteur à 75 %
- 83,9 %
- Hauteur de refoulement maximale
- 38,72 m
- Rendement moteur à 50 %
- 80,5 %
- Température du fluide (fonctionnement continu)
- -30 - 120
- Température ambiante
- -15 - 50
- Tension
- 400 V
- Raccordement électrique
- Bornes de raccordement
- Phase
- 3
- Tension de raccordement
- 3 x 400 V
- Nombre de phases
- 3
- Tension nominale
- 230 - 400
- Courant nominal
- 4,3 A
- Fréquence
- 50 Hz
- Débit volumique nominal
- 17,31 m³/h
- Degré de protection (IP)
- IP55
- Hauteur de refoulement au débit volumique nominal
- 2901 kPa
- Vitesse de rotation
- 2900
- Matériau du corps
- Acier inoxydable
- Matériau du corps de pompe
- Acier inoxydable
- Tolérance de tension admissible
- +-10 %
- Qualité du matériau
- Acier inoxydable 304 (1.4301)
- Qualité du matériau du corps de pompe
- Acier inoxydable 304 (1.4301)
- Avec brides ovales opposées
- Oui
- Matériau de la roue/roue de ventilateur
- Acier inoxydable
- Qualité du matériau de la roue/roue de ventilateur
- Acier inoxydable 304 (1.4307)
- Matériau du raccord
- Acier inoxydable
- Qualité du matériau du raccord
- Acier inoxydable 304 (1.4301)
- Auto-amorçant
- Non
- Forme de la bride
- Ovale
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,5
- Classe d'isolation selon IEC
- F
- Poids
- 36,8 kg
- Liste positive UBA
- Oui
- Température ambiante, max.
- 40 °C
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 92417205
- GTIN
- 4048482591889
• Aspiration normale • Pompe centrifuge multistade haute pression en version verticale avec raccords en ligne • Pour utilisation dans l'alimentation en eau et l'augmentation de pression / circuits industriels de recirculation • Eau de procédé • Circuits fermés d'eau de refroidissement • Installations de lutte contre l'incendie • Stations de lavage • Irrigation • Livrée avec notice d'installation et d'utilisation • Helix V 2-16 (version PN 16 avec brides ovales) • Brides opposées en acier inoxydable avec visserie associée • Écrous et joints • Roues résistantes à la corrosion • Directeurs de flux et corps d'étage • Corps de pompe optimisé pour le débit volumique et le NPSH • Agrément pour eau potable pour les pompes avec pièces en contact avec le fluide en acier inoxydable (version EPDM)
