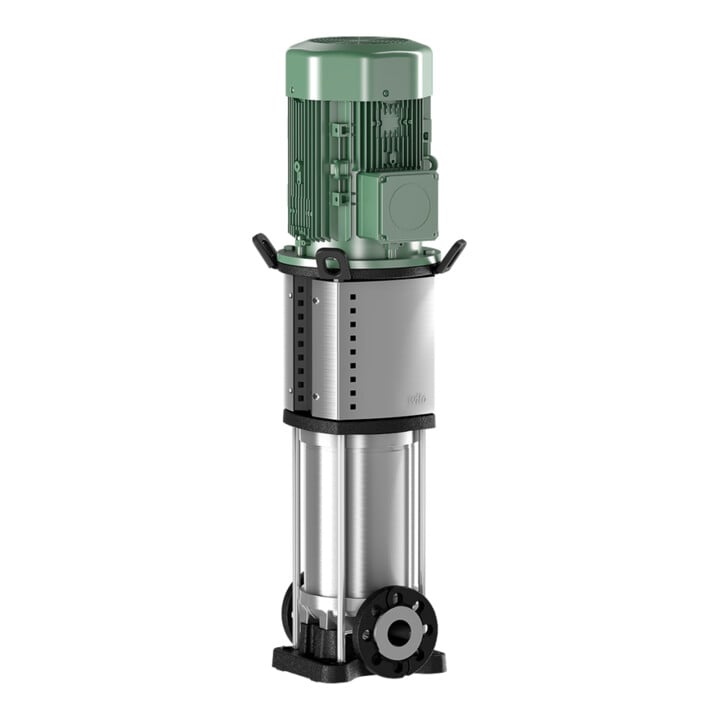

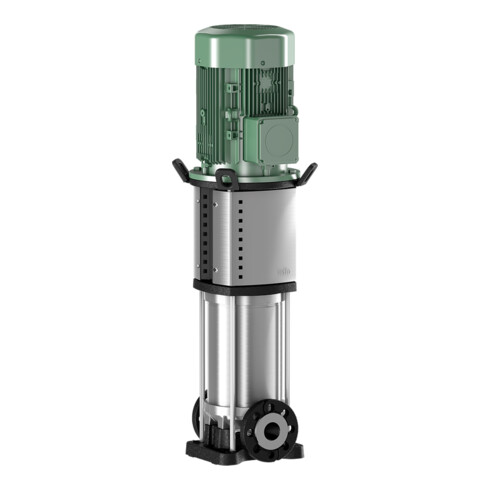

Wilo Pompe haute pression Helix V 1606, 4 kW, PN 25, DN 50, cartouche étanche
Wilo Pompe haute pression Helix V 1606, 4 kW, PN 25, DN 50, cartouche étanche
Délai de livraison: 3-4 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Dimension 1
- 1606, 4 kW
- Série
- Helix V
- Modèle
- 1606
- Puissance de sortie moteur (P2)
- 4 kg/mm
- Longueur d'installation
- 300 mm
- Hauteur de la pompe
- 159 mm
- Diamètre nominal côté entrée
- DN 50
- Diamètre intérieur nominal
- DN 50
- Diamètre nominal
- DN 50
- Diamètre nominal côté sortie
- DN 50
- Raccordement
- Bride
- Diamètre extérieur du tube côté entrée
- 50 mm
- Puissance absorbée par le moteur (P1)
- 4,51 kg/mm
- Diamètre extérieur du tube côté sortie
- 50 mm
- Raccord côté pression
- DN 50
- Raccord côté entrée
- Bride
- Puissance absorbée P1
- 4,51 W
- Pression maximale admissible de service
- 25 bar
- Raccord côté sortie
- Bride
- Puissance nominale moteur P2
- 4 W
- Classe de pression article
- PN 25
- Pression de service maximale
- 25
- Classe de pression bride
- PN 25
- Classe de pression bride côté entrée
- PN 25
- Température minimale du fluide
- -15 °C
- Température minimale du fluide (fonctionnement continu)
- -15 °C
- Classe de pression bride côté sortie
- PN 25
- Température maximale du fluide
- 90 °C
- Température maximale du fluide (fonctionnement continu)
- 90 °C
- Débit volumique (BEP)
- 17,77
- Température ambiante min.
- -15 °C
- Température ambiante minimale
- -15 °C
- Débit volumique maximal
- 26
- Rendement moteur à 100 %
- 85,8 %
- Température ambiante max.
- 40
- Température ambiante maximale
- 40 °C
- Hauteur de refoulement au débit volumique (BEP)
- 556,73
- Rendement moteur à 75 %
- 85,7 %
- Hauteur de refoulement maximale
- 77,63 m
- Rendement moteur à 50 %
- 84,3 %
- Température du fluide (fonctionnement continu)
- -15 - 90
- Température ambiante
- -15 - 50
- Tension
- 400 V
- Raccordement électrique
- Bornes de connexion
- Phase
- 3
- Tension de raccordement
- 3 x 400 V
- Nombre de phases
- 3
- Tension nominale
- 400
- Courant nominal
- 7,4 A
- Fréquence
- 50 Hz
- Débit volumique nominal
- 17,77 m³/h
- Degré de protection (IP)
- IP55
- Hauteur de refoulement au débit volumique nominal
- 5677 kPa
- Vitesse de rotation
- 2900
- Matériau du corps
- Acier inoxydable
- Matériau du corps de pompe
- Acier inoxydable
- Tolérance de tension admissible
- +-10 %
- Qualité du matériau
- Acier inoxydable 316 L (1.4404)
- Qualité du matériau du corps de pompe
- Acier inoxydable 316 L (1.4404)
- Avec brides ovales opposées
- Non
- Matériau de la roue / roue de ventilateur
- Acier inoxydable
- Qualité du matériau roue / roue de ventilateur
- Acier inoxydable 316 L (1.4404)
- Matériau du raccord
- Acier inoxydable
- Qualité du matériau du raccord
- Acier inoxydable 316 L (1.4404)
- Auto-amorçante
- Non
- Forme de la bride
- Ronde
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,5
- Classe d'isolation selon IEC
- F
- Poids
- 53 kg
- Pression maximale de service
- 25 bar
- Température ambiante, max.
- 40 °C
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 79482360
- GTIN
- 4048482142739
• Hydraulique 1.4404 • Corps de pompe 1.4409 • FKM • Aspiration normale • Pompe centrifuge haute pression multistade à haut rendement en version verticale avec raccords en ligne • Pour l'alimentation en eau et l'augmentation de pression • Systèmes industriels de circulation • Eau de procédé • Circuits d'eau de refroidissement • Systèmes de lutte contre l'incendie • Stations de lavage • Irrigation • Versions en acier inoxydable 1.44xx pour milieux agressifs • Avec pompe centrifuge haute pression multistade Helix V • Helix V 2-16 brides ovales avec vis et joints toriques correspondants (variante PN16) ou goujons et joints pour utilisation avec brides opposées (variante PN25 avec brides rondes) • Helix V 22-52 goujons et joints pour utilisation avec brides opposées (PN16 et PN25 avec brides rondes) • Notice de montage et d'utilisation • Entonnoir intégré pour faciliter le remplissage de la pompe (uniquement Helix V 2-16) • Remarque sur l'utilisation dans les systèmes (par ex. dans les installations d'augmentation de pression) • Types de pompe disponibles avec lanterne pivotée de 90 degrés par rapport à la direction d'écoulement • Dans ces versions, la protection de l'accouplement est alignée avec les orifices d'aspiration et de refoulement de la pompe • Raccordement réseau 3x400 V • 50 Hz • Optimisé pour le rendement • Hydraulique soudée au laser 2D/3D • Optimisée pour l'écoulement et le dégazage • Roues de roue et de guidage ainsi que corps d'étage résistants à la corrosion • Corps de pompe optimisé pour l'écoulement et le NPSH • Construction avec protection d'accouplement • Agrément pour eau potable pour toutes les pièces en contact avec le fluide (version EPDM) • Remarque : l'indice d'efficacité minimale MEI de la gamme de pompes est >= 0,7
