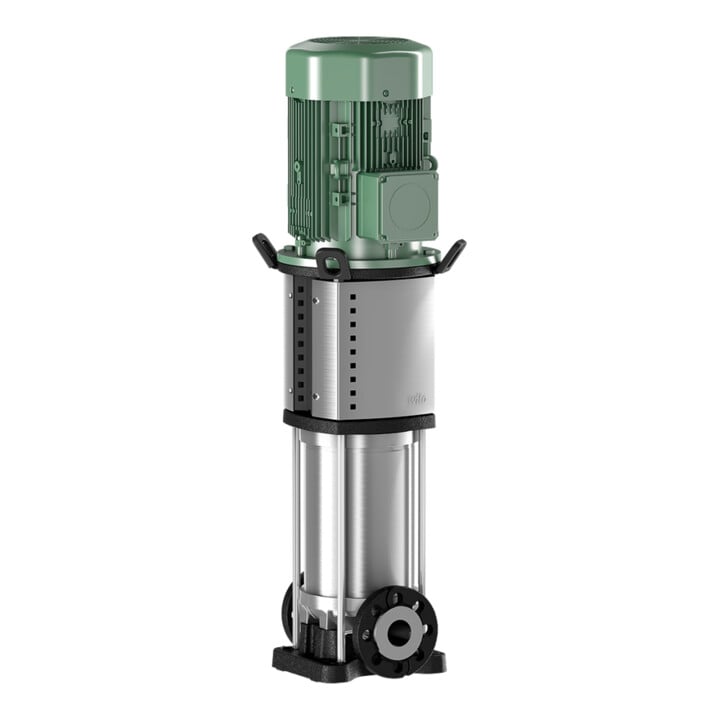

Wilo Pompe haute pression Helix V 1609, 7,5 kW, PN 25, DN 50, Cart. G
Wilo Pompe haute pression Helix V 1609, 7,5 kW, PN 25, DN 50, Cart. G
Délai de livraison: 3-4 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Dimension 1
- 1609, 7,5 kW
- Série
- Helix V
- Modèle
- 1609
- Puissance de sortie du moteur (P2)
- 7,5 kg/mm
- Longueur d'installation
- 300 mm
- Hauteur de la pompe
- 159 mm
- Diamètre nominal côté admission
- DN 50
- Diamètre intérieur nominal
- DN 50
- Diamètre nominal
- DN 50
- Diamètre nominal côté refoulement
- DN 50
- Raccord
- Bride
- Diamètre extérieur du tuyau côté admission
- 50 mm
- Puissance absorbée par le moteur (P1)
- 8,32 kg/mm
- Diamètre extérieur du tuyau côté refoulement
- 50 mm
- Raccord côté pression
- DN 50
- Raccord côté admission
- Bride
- Puissance absorbée P1
- 8,32 W
- Pression de service maximale admissible
- 25 bar
- Raccord côté refoulement
- Bride
- Puissance nominale moteur P2
- 7,5 W
- Classe de pression article
- PN 25
- Pression de service maximale
- 25 bar
- Classe de pression bride
- PN 25
- Classe de pression bride côté admission
- PN 25
- Classe de pression bride côté entrée
- PN 25
- Température minimale du fluide
- -15 °C
- Température minimale du fluide (fonctionnement continu)
- -15 °C
- Classe de pression bride côté refoulement
- PN 25
- Température maximale du fluide
- 90 °C
- Température maximale du fluide (fonctionnement continu)
- 90 °C
- Débit volumique (BEP)
- 18,25
- Température ambiante min.
- -15 °C
- Température ambiante minimale
- -15 °C
- Débit volumique maximal
- 26
- Rendement moteur à 100 %
- 90,1 %
- Température ambiante max.
- 40 °C
- Température ambiante maximale
- 40 °C
- Hauteur de refoulement au débit volumique (BEP)
- 863,68
- Rendement moteur à 75 %
- 90,5 %
- Hauteur de refoulement maximale
- 117,8 m
- Rendement moteur à 50 %
- 89,8 %
- Température du fluide (fonctionnement continu)
- -15 - 90
- Température ambiante
- -15 - 50
- Tension
- 400 V
- Raccordement électrique
- Bornes de connexion
- Phase
- 3
- Tension de raccordement
- 3 x 400 V
- Nombre de phases
- 3
- Tension nominale
- 400
- Courant nominal
- 13,7 A
- Fréquence
- 50 Hz
- Débit volumique nominal
- 18,25 m³/h
- Degré de protection (IP)
- IP55
- Hauteur de refoulement au débit nominal
- 8807 kPa
- Vitesse de rotation
- 2900
- Matériau du corps
- Acier inoxydable
- Matériau du corps de pompe
- Acier inoxydable
- Tolérance de tension admissible
- +-10 %
- Qualité du matériau
- Acier inoxydable 316 L (1.4404)
- Qualité du matériau du corps de pompe
- Acier inoxydable 316 L (1.4404)
- Avec brides ovales opposées
- Non
- Matériau de la roue / roue de ventilateur
- Acier inoxydable
- Qualité du matériau de la roue / roue de ventilateur
- Acier inoxydable 316 L (1.4404)
- Matériau du raccord
- Acier inoxydable
- Qualité du matériau du raccord
- Acier inoxydable 316 L (1.4404)
- Auto-amorçant
- Non
- Forme de la bride
- Ronde
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,5
- Classe d'isolation selon IEC
- F
- Poids
- 70 kg
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 79678971
- GTIN
- 4048482142760
• Hydraulique 1.4404 • Corps de pompe 1.4409 • FKM • Aspiration normale • Pompe centrifuge haute pression multistade à haut rendement en version verticale avec raccords en ligne • Pour l'alimentation en eau et l'augmentation de pression • Systèmes industriels de recirculation • Eau de procédé • Circuits d'eau de refroidissement • Systèmes de lutte contre l'incendie • Stations de lavage • Irrigation • Versions en acier inoxydable 1.44xx pour fluides agressifs • Avec pompe centrifuge multistade haute pression Helix V • Helix V 2-16 brides ovales avec vis et joints toriques correspondants (variante PN16) ou boulons et joints pour utilisation avec brides opposées (variante PN25 avec brides rondes) • Helix V 22-52 boulons et joints pour utilisation avec brides opposées (PN16 et PN25 avec brides rondes) • Notice de montage et d'utilisation • Entonnoir intégré pour faciliter le remplissage de la pompe (uniquement Helix V 2-16) • Indication pour l'utilisation dans des systèmes (par ex. dans des installations de surpression) • Types de pompe disponibles avec lanterne pivotée à 90 degrés par rapport à la direction d'écoulement • Dans ces versions, la protection de l'accouplement est alignée avec les raccords d'aspiration et de refoulement de la pompe • Raccordement réseau 3x400 V • 50 Hz • Rendement optimisé • Hydraulique soudée au laser 2D/3D • Optimisée pour l'écoulement et le dégazage • Roues de roue et de guidage ainsi que corps d'étage résistants à la corrosion • Corps de pompe optimisé pour l'écoulement et le NPSH • Construction avec protection d'accouplement • Agrément pour eau potable pour toutes les pièces en contact avec le fluide (version EPDM) • Indication de l'indice d'efficacité minimale MEI de la gamme de pompes >=0,7
