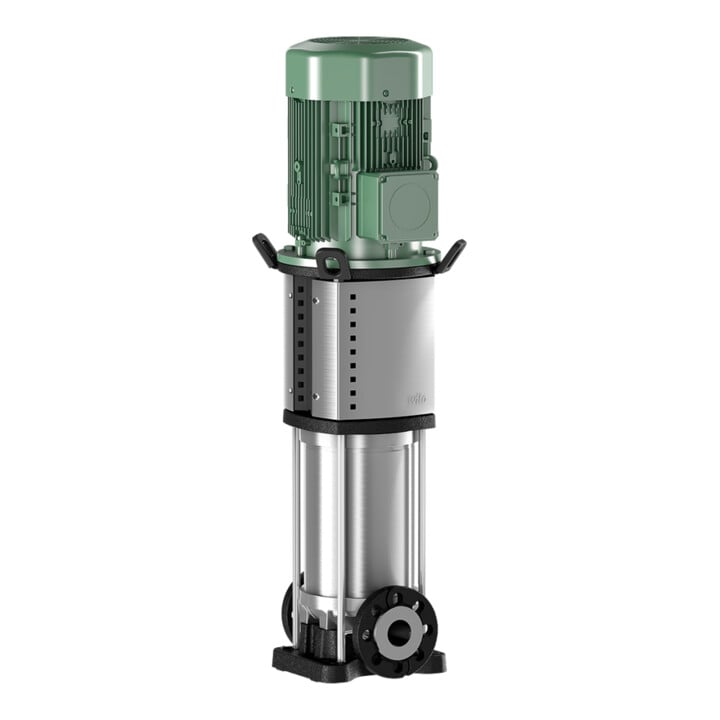

Wilo Pompe haute pression Helix V 224, 2,2 kW, FKM, PN 25, DN 25
Wilo Pompe haute pression Helix V 224, 2,2 kW, FKM, PN 25, DN 25
Délai de livraison: 3-4 semaines
Livraison standard
Livraison par transporteur au pas de porte
- Série
- Helix V
- Modèle
- 224
- Puissance de sortie du moteur (P2)
- 2,2 kg/mm
- Longueur d'installation
- 250 mm
- Hauteur de la pompe
- 153 mm
- Diamètre nominal de la connexion côté entrée
- DN 25
- Diamètre nominal de la connexion côté sortie
- DN 25
- Diamètre extérieur du tuyau côté entrée
- 25 mm
- Diamètre extérieur du tuyau côté sortie
- 25 mm
- Connexion côté entrée
- Bride
- Connexion côté sortie
- Bride
- Pression de service maximale
- 25
- Classe de pression bride connexion côté entrée
- PN 25
- Classe de pression bride connexion côté sortie
- PN 25
- Débit volumique (BEP)
- 2,332
- Débit volumique maximal
- 4
- Hauteur manométrique au débit volumique (BEP)
- 1346,46
- Hauteur manométrique maximale
- 176,9 m
- Température du fluide (fonctionnement continu)
- -15 - 90
- Température ambiante
- -15 - 50
- Raccordement électrique
- Bornier de connexion
- Nombre de phases
- 3
- Tension nominale
- 230 - 400
- Courant nominal
- 4,3 A
- Fréquence
- 50 Hz
- Degré de protection (IP)
- IP55
- Vitesse de rotation
- 2900
- Matériau du corps de pompe
- Acier inoxydable
- Qualité du matériau du corps de pompe
- Acier inoxydable 316 L (1.4404)
- Matériau de la roue du ventilateur / roue hydraulique
- Acier inoxydable
- Qualité du matériau de la roue du ventilateur / roue hydraulique
- Acier inoxydable 316 L (1.4404)
- Matériau de la connexion
- Acier inoxydable
- Qualité du matériau de la connexion
- Acier inoxydable 316 L (1.4404)
- Auto-amorçante
- Non
- Forme de la bride
- Ronde
- Communication
- Sans
- Indice d'efficacité minimal (MEI)
- 0,7
- Classe d'isolation selon IEC
- F
- Poids
- 50 kg
- Contact fabricant
- WILO SE Nortkirchenstraße 100, 44263 Dortmund, DE [email protected], +4992819740
- Code art.
- 90689187
- GTIN
- 4048482209616
• Hydraulique 1.4307 • Corps de pompe 1.4301 • EPDM • Hydraulique 1.4404 • Corps de pompe 1.4409 • FKM • Garniture mécanique à cartouche • Aspiration normale • Pompe centrifuge multicellulaire haute pression à haut rendement en version verticale avec raccords en ligne • Pour l’alimentation en eau et le relèvement de pression • Systèmes industriels de circulation • Eau de procédé • Circuits d’eau de refroidissement • Systèmes de lutte contre l’incendie • Stations de lavage • Irrigation • Versions en acier inoxydable 1.44xx pour fluides agressifs • Avec pompe centrifuge multicellulaire haute pression Helix V • Helix V 2-16 brides ovales avec boulons et joints toriques correspondants (variante PN16) ou goujons et joints pour utilisation avec brides opposées (variante PN25 avec brides rondes) • Helix V 22-52 goujons et joints pour utilisation avec brides opposées (PN16 et PN25 avec brides rondes) • Notice de montage et d’utilisation • Entonnoir intégré pour faciliter le remplissage de la pompe (uniquement Helix V 2-16) • Remarque sur l’utilisation dans les systèmes (par ex. dans les installations de relèvement de pression) • Types de pompes disponibles avec lanterne tournée de 90 degrés par rapport au sens d’écoulement • Dans ces versions, la protection d’accouplement est alignée avec les orifices d’aspiration et de refoulement de la pompe • Alimentation réseau 3x400 V • 50 Hz • Rendement optimisé • Hydraulique soudée au laser 2D/3D • Optimisée pour l’écoulement et le dégazage • Roues de roue et de guide ainsi que corps d’étage résistants à la corrosion • Corps de pompe optimisé pour l’écoulement et le NPSH • Construction avec protection d’accouplement • Agrément eau potable pour toutes les pièces en contact avec le fluide (version EPDM) • Remarque : l’indice d’efficacité minimale MEI de la gamme de pompes est >= 0,7
